○三朝町準用河川管理施設等の構造に関する規則
平成25年4月1日
規則第17号
目次
第1章 総則(第1条・第2条)
第2章 河川の構造基準
第1節 堤防(第3条~第10条)
第2節 床止め(第11条~第14条)
第3節 堰(第15条・第16条)
第4節 水門及び樋門(第17条~第23条)
第5節 橋(第24条~第31条)
第6節 伏せ越し(第32条~第36条)
第7節 雑則(第37条・第38条)
附則
第1章 総則
(趣旨)
第1条 この規則は、三朝町準用河川条例(平成25年三朝町条例第8号。以下「条例」という。)第3条第2項の規定に基づき、河川管理上必要とされる一般的技術的基準について定めるものとする。
(定義)
第2条 この規則において使用する用語の意義は、河川管理施設等構造令(昭和51年政令第199号。以下「構造令」という。)において使用する用語の例による。
第2章 河川の構造基準
第1節 堤防
(適用の範囲)
第3条 この章の規定は、流水が河川外に流出することを防止するために設ける堤防及び霞(かすみ)堤について適用する。
(構造の原則)
第4条 堤防は、護岸その他これらに類する施設と一体として、計画高水位以下の水位の流水の通常の作用に対して安全な構造とするものとする。
(材質及び構造)
第5条 堤防は、盛土により築造するものとする。ただし、土地利用の状況その他の特別の事情によりやむを得ないと認められる場合においては、その全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものとし、又はコンクリート構造若しくはこれに準ずる構造の胸壁を有するものとする。
(高さ)
第6条 堤防の高さは、計画高水位に0.6メートルを加えた値以上とするものとする。ただし、堤防に隣接する堤内の土地の地盤高(以下「堤内地盤高」という。)が計画高水位より高く、かつ、地形の状況等により治水上の支障がないと認められる区間にあっては、この限りでない。
2 計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間においては、計画高水流量が1秒間につき50立方メートル未満であり、かつ、堤防の天端幅が2.5メートル以上である場合は、計画高水位に0.3メートルを加えた値以上を堤防の高さとする。
3 胸壁を有する堤防の胸壁を除いた部分の高さは、計画高水位以上とするものとする。
計画高水流量 (単位1秒間につき立方メートル) | 天端幅 (単位メートル) |
50未満 | 2 |
50以上100未満 | 2.5 |
(盛土による堤防の法勾配等)
第8条 盛土による堤防(胸壁の部分及び護岸で保護される部分を除く。次項において同じ。)の法勾配は、堤防の高さと堤内地盤高との差が0.6メートル未満である区間を除き、50パーセント以下とするものとする。
2 盛土による堤防の法面は、芝等によって覆うものとする。
(護岸)
第9条 流水の作用から堤防を保護するため必要がある場合においては、堤防の表法面に護岸を設けるものとする。
(管理用通路)
第10条 堤防には、次の号の各号に定めるところにより、河川の管理のための通路(以下「管理用通路」という。)を設けるものとする。ただし管理用通路を堤防上に設けることが不適当、又は著しく困難である場合は管理用通路を設けないことができる。
(1) 幅員は、3メートル以上とする。

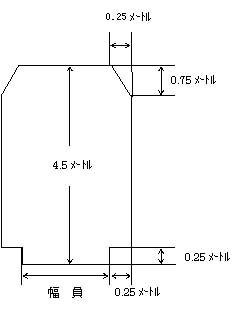

(2) 建築限界は、次の図に示すところによる。
第2節 床止め
(構造の原則)
第11条 床止めは、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 床止めは、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
(護床工及び高水敷保護工)
第12条 床止めを設ける場合において、これに接続する河床又は高水敷の洗掘を防止するため必要があるときは、適当な護床工又は高水敷保護工を設けるものとする。
(護岸)
第13条 床止めを設ける場合においては、流水の変化に伴う河岸又は堤防の洗掘を防止するため、河川管理施設等構造令施行規則(昭和51年建設省令第13号以下「施行規則」という。)第16条に規定する護岸を設けるものとする。
(魚道)
第14条 床止めを設ける場合において、魚類の遡(そ)上等を妨げないようにするため必要があるときは、施行規則第16条の2に規定する魚道を設けるものとする。
第3節 堰(せき)
(構造の原則)
第15条 堰(せき)は、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 堰(せき)は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに堰(せき)に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(流下断面との関係)
第16条 可動堰(ぜき)の可動部(流水を流下させるためのゲート及びこれを支持する堰(せき)柱に限る。次条において同じ。)以外の部分(堰(せき)柱を除く。)及び固定堰(ぜき)は、流下断面(計画横断形が定められている場合には、当該計画横断形に係る流下断面を含む。以下この条、第25条第1項において同じ。)内に設けてはならない。ただし、山間狭窄(さく)部であることその他河川の状況、地形の状況等により治水上の支障がないと認められるとき、及び河床の状況により流下断面内に設けることがやむを得ないと認められる場合において、治水上の機能の確保のため適切と認められる措置を講ずるときは、この限りでない。
第4節 水門及び樋門
(構造の原則)
第17条 水門及び樋門は、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 水門及び樋門は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに水門及び樋門に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(構造)
第18条 水門及び樋門(ゲート及び管理施設を除く。)は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
2 樋門は、堆積土砂等の排除に支障のない構造とするものとする。
(断面形)
第19条 河川を横断して設ける水門及び樋門の流水を流下させる部分の断面形は、計画高水流量を勘案して定めるものとする。
2 前項の規定は、河川以外の水路が河川に合流する箇所において当該水路を横断して設ける水門及び樋門について準用する。
(ゲート等の構造)
第20条 水門及び樋門のゲートは、確実に開閉し、かつ、必要な水密性を有する構造とするものとする。
2 水門及び樋門のゲートは、鋼構造又はこれに準ずる構造とするものとする。
3 水門及び樋門のゲートの開閉装置は、ゲートの開閉を確実に行うことができる構造とするものとする。
(水門のゲートの高さ等)
第21条 水門のカーテンウォールの上端の高さ又はカーテンウォールを有しない水門のゲートの閉鎖時における上端の高さは、水門に接続する堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときは、計画堤防)の高さを下回らないものとするものとする。
(管理施設)
第22条 水門及び樋門には、必要に応じ、管理橋その他の適当な管理施設を設けるものとする。
2 水門は、施行規則第24条の規定により、管理用通路としての効用を兼ねる構造とするものとする。
第5節 橋
(河川区域内に設ける橋台及び橋脚の構造の原則)
第24条 河川区域内に設ける橋台及び橋脚は、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 河川区域内に設ける橋台及び橋脚は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに橋台又は橋脚に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(橋台)
第25条 河岸に設ける橋台は、流下断面内に設けてはならない。ただし、山間狭窄(さく)部であることその他河川の状況、地形の状況等により治水上の支障がないと認められるときは、この限りでない。
2 堤防に設ける橋台(前項の橋台に該当するものを除く。)は、堤防の表法肩より表側の部分に設けてはならない。
3 堤防に設ける橋台の表側の面は、堤防の法線に平行して設けるものとする。ただし、堤防の構造に著しい支障を及ぼさないために必要な措置を講ずるときは、この限りでない。
4 堤防に設ける橋台の底面は、堤防の地盤に定着させるものとする。
(橋脚)
第26条 河道内に設ける橋脚(基礎部(底版を含む。以下この項において同じ。)その他流水が作用するおそれがない部分を除く。以下この項において同じ。)の水平断面は、できるだけ細長い楕(だ)円形その他これに類する形状のものとし、かつ、その長径(これに相当するものを含む。)の方向は、洪水が流下する方向と同一とするものとする。ただし、橋脚の水平断面が極めて小さいとき、橋脚に作用する洪水が流下する方向と直角の方向の荷重が極めて大きい場合であって橋脚の構造上やむを得ないと認められるとき、又は洪水が流下する方向が一定でない箇所に設けるときは、橋脚の水平断面を円形その他これに類する形状のものとすることができる。
2 河道内に設ける橋脚の基礎部は、低水路(計画横断形が定められている場合には、当該計画横断形に係る低水路を含む。次項において同じ。)及び低水路の河岸の法肩から10メートル以内の高水敷においては低水路の河床の表面から深さ1メートル以上の部分に、その他の高水敷においては高水敷(計画横断形が定められている場合には、当該計画横断形に係る高水敷を含む。以下この項において同じ。)の表面から深さ0.5メートル以上の部分に設けるものとする。ただし、河床の変動が極めて小さいと認められるとき、又は河川の状況その他の特別の事情によりやむを得ないと認められるときは、それぞれ低水路の河床の表面又は高水敷の表面より下の部分に設けることができる。
(径間長)
第27条 橋脚を河道内に設ける場合においては、当該箇所において洪水が流下する方向と直角の方向に河川を横断する垂直な平面に投影した場合における隣り合う河道内の橋脚の中心線間の距離(河岸又は堤防(計画横断形が定められている場合には、計画堤防。以下この条において同じ。)に橋台を設ける場合においては橋台の胸壁の表側の面から河道内の直近の橋脚の中心線までの距離を含み、河岸又は堤防に橋台を設けない場合においては当該平面上の流下断面(計画横断形が定められている場合には、当該計画横断形に係る流下断面)の上部の角から河道内の直近の橋脚の中心線までの距離を含む。以下この条において「径間長」という。)は、山間狭窄(さく)部であることその他河川の状況、地形の状況等により治水上の支障がないと認められる場合を除き、次の式によって得られる値(その値が50メートルを超える場合においては、50メートル)以上とするものとする。ただし、径間長を次の式によって得られる値(以下この項及び第3項において「基準径間長」という。)以上とすればその平均値を基準径間長に5メートルを加えた値を超えるものとしなければならないときは、径間長は、基準径間長から5メートルを減じた値(30メートル未満となるときは、30メートル)以上とすることができる。
L=20+0.005Q
この式において、L及びQは、それぞれ次の数値を表すものとする。
L 径間長(単位メートル)
Q 計画高水流量(単位1秒間につき立方メートル)
2 川幅が30メートル未満の河川に設ける橋の径間長は、河川管理上著しい支障を及ぼすおそれがないと認められるときは、前項の規定にかかわらず、12.5メートル以上とすることができる。
3 基準径間長が25メートルを超えることとなる場合においては、第1項の規定にかかわらず、流心部以外の部分に係る橋の径間長を25メートル以上とすることができる。この場合においては、橋の径間長の平均値は、これらの規定により定められる径間長以上としなければならない。
4 河道内に橋脚が設けられている橋、堰(せき)その他の河川を横断して設けられている施設に近接して設ける橋の径間長については、これらの施設の相互の関係を考慮して治水上必要と認められる範囲内において施行規則第29条の規定による径間長とすることができる。
(桁下高等)
第28条 橋の桁下高は、計画高水流量に応じ、計画高水位に第6条第1項の規定による値を加えた値以上で、当該地点における河川の両岸の堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときは、計画堤防)の表法肩を結ぶ線の高さを下回らないものとするものとする。
2 前項の規定による場合のほか、橋の下の河岸又は堤防を保護するため必要があるときは、河岸又は堤防をコンクリートその他これに類するもので覆うものとする。
(管理用通路の構造の保全)
第30条 橋(取付部を含む。)は、施行規則の規定により管理用通路の構造に支障を及ぼさない構造とするものとする。
2 橋の構造は、管理用通路(管理用通路を設けることが計画されている場合は、当該計画されている管理用通路)の構造を考慮して適切な構造の取付通路その他必要な施設を設けた構造とする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。
(1) 高水敷に設ける橋で小規模なもの
(2) 低水路に設ける橋で可動式とする等の特別の措置を講じたもの
第6節 伏せ越し
(適用の範囲)
第32条 この章の規定は、用水施設又は排水施設である伏せ越しについて適用する。
(構造の原則)
第33条 伏せ越しは、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 伏せ越しは、計画高水位以下の水位の洪水の流下を妨げず、並びに付近の河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
(構造)
第34条 堤防(計画横断形が定められている場合には、計画堤防を含む。以下この項において同じ。)を横断して設ける伏せ越しにあっては、堤防の下に設ける部分とその他の部分とは、構造上分離するものとする。ただし、堤防の地盤の地質、伏せ越しの深さ等を考慮して、堤防の構造に支障を及ぼすおそれがないときは、この限りでない。
2 第17条の規定は、伏せ越しの構造について準用する。
(ゲート等)
第35条 伏せ越しには、流水が河川外に流出することを防止するため、河川区域内の部分の両端又はこれに代わる適当な箇所に、ゲート(バルブを含む。)を設けるものとする。ただし、地形の状況により必要がないと認められるときは、この限りでない。
(深さ)
第36条 伏せ越しは、低水路(計画横断形が定められている場合には、当該計画横断形に係る低水路を含む。以下この条において同じ。)及び低水路の河岸の法(のり)肩から10メートル以内の高水敷においては低水路の河床の表面から、その他の高水敷においては高水敷(計画横断形が定められている場合には、当該計画横断形に係る高水敷を含む。以下この条において同じ。)の表面から、堤防(計画横断形が定められている場合には、計画堤防を含む。以下この条において同じ。)の下の部分においては堤防の地盤面から、それぞれ深さ1メートル以上の部分に設けるものとする。ただし、河床の変動が極めて小さいと認められるとき、又は河川の状況その他の特別の事情によりやむを得ないと認められるときは、それぞれ低水路の河床の表面、高水敷の表面又は堤防の地盤面より下の部分に設けることができる。
第7節 雑則
(適用除外)
第37条 この規則の規定は、次に掲げる河川管理施設又は許可工作物(以下「河川管理施設等」という。)については、適用しない。
(1) 治水上の機能を早急に向上させる必要がある小区間の河川における応急措置によって設けられる河川管理施設等
(2) 臨時に設けられる河川管理施設等
(3) 工事を施行するために仮に設けられる河川管理施設等
(その他の特例)
第38条 河川管理施設等の構造の安全性が確保され、かつ、河川管理上の支障がなく、この規則に規定する基準の全部又は一部を適用することが適当でないと認められるときは、当該基準によらないことができる。
附則
この規則は、平成25年4月1日から施行する。
